ANDEGURO Bike con mozzo CVT



bicicletta con cambio a variazione continua dei rapporti

utilizzando solo pignoni dentati

Questo variatore CVT non e una transmissione epicicloidale !






Edyson CVT Ŕ un nuovo sistema di trasmissione meccanica concetto con variazione continua senza l'utilizzo di attrito, ma solo pignoni interne con l'elevata capacitÓ di coppia.
Questo CVT per la bicicletta Ŕ stata progettata per sostituire la cassetta pignoni montati sulla ruota posteriore insieme al cambio a catena con un solo posteriore (catena / cinghia) pignone.



Protetto da brevetto per invenzione industriale !







Descrizione:

Il cambio a variazione continua Edyson CVT utilizando solo pignoni dentati, puo cambiare sotto sforzo come anche da fermo, con una semplice spostamento della manopola di comando (simile al cambio marce).


A differenza di altre soluzioni gia esistenti l'attuale invenzione usa solo normali pignoni dentati al suo interno, senza alcun elemento che possa slittare o cinghie che lavorano per attrito, fatto che permete la variazione continua del rapporto di trasmissione in maniera piu efficiente.





Aspetti innovativi:

Possibilta di scegliere qualsiasi rapporto, nel range disponibile senza alcuna interruzione o salti nella pedalata.
Trasmissione a variazione continua a lavorare solo con pignoni (senza attrito).
Il rapporto puo essere variato durante il funzionamento, o anche da fermo.
Pu˛ essere utilizzato con la catena o la cinghia di gomma, senza tenditore.
Controllo manuale o automatico del rapporto, in concordanza con la richiesta di coppia / velocitÓ.







Caratteristiche:
Il rapporto massimo di variazione continua pu˛ raggiungere pi¨ di 400% per esempio: 40 denti del pignone equivale a 10 denti (o 44 denti per l'equivalente pignone 11 denti, ecc ...).
Il nostro nuovo prototipo avrÓ il rapporto 360% utilizzando un pignone posteriore 36 denti per raggiungere il massimo di variazione equivalente di 10 denti.
Il pignone posteriore pu˛ anche essere pi¨ grande o pi¨ piccolo per soddisfare le necessitÓ di ogni biker. Le catene-ring e manovella braccia possono essere adattano a qualsiasi pilota, senza limitazioni.

Dimensioni massime: lunghezza: 240 millimetri, altezza: 210 millimetri, Larghezza: 45mm
Peso: circa 1000 g (utilizzando solo alluminio e acciaio) con possibilitÓ di ridurlo
Efficienza meccanica: 97%


Nelle prove a bicicletta assistita con scelta elettronica del rapporto, abbiamo riscontrato un notevole aumento dell'efficienza in accelerazione e tempo di vita della batteria.



Il calcolo di efficienza del Edyson CVT e stata effettuata dalla Universita di Padova e si puo raggiungere al seguente LINK.

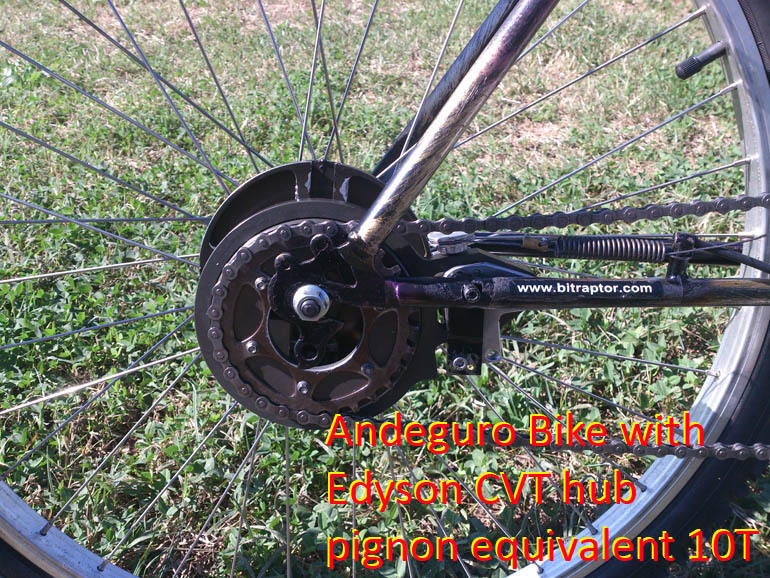

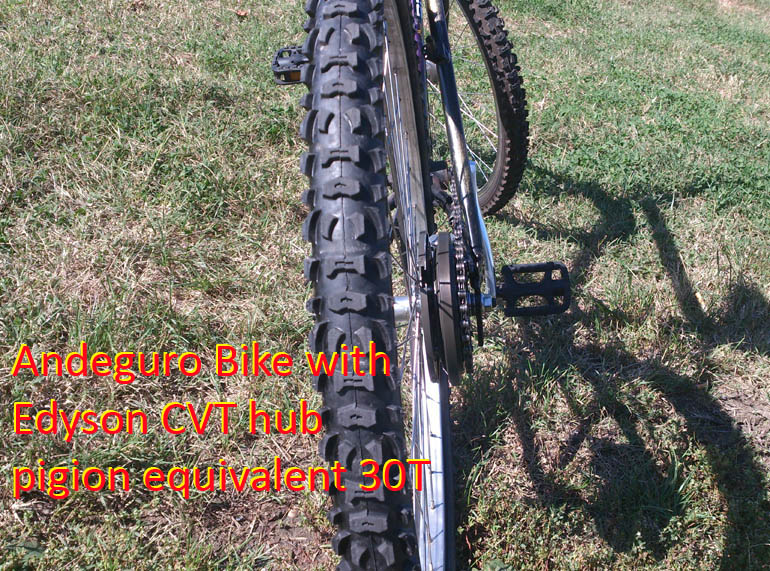

Andeguro Bike



BitRaptor



BitRaptor



BitRaptor



Edyson CVT puo portare molti vantaggi nelle trasmissioni meccaniche dei motori elettrici (e anche su altri sistemi) perche pu˛ mantenere il motore elettrico ad una velocitÓ relativamente costante (selezionato a un punto di efficienza / coppia ottimale per il motore) e regolare la velocitÓ di avanzamento del veicolo variando il rapporto di trasmissione continuo in un certo intervallo, con scelta elettronica di rapporto.
Con un rendimento di circa il 97% si perde solo il 3% di energia invece di molto pi¨ in calore con motore a corrente alternata e controller.
